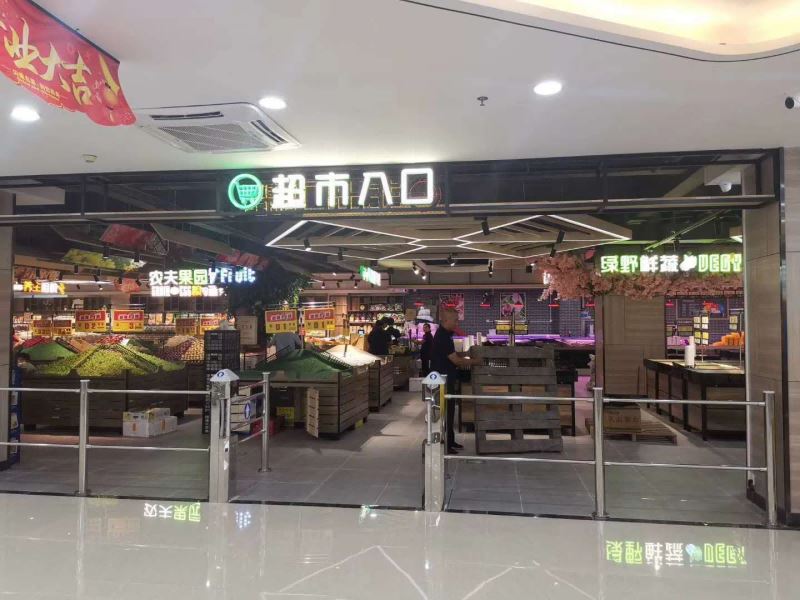

Кожен, хто був у супермаркеті, знає, що перед входом у супермаркет завжди є вертикальні двері. Це протиугінні двері, які використовуються супермаркетом, щоб запобігти крадіжці товарів супермаркету. Якщо злодій щось вкраде в супермаркеті, він не повинен виходити. Якщо ви виходите з супермаркету, протиугінні двері виявлять наклейку на продукті супермаркету та пролунає сигнал, щоб охорона супермаркету перевірила злодія. Як щодо цього винаходу?
Існує два типи протиугінних дверей, які зазвичай використовуються в супермаркетах на ринку: один - це радіочастотні протиугінні двері, а інший - акустомагнітні протиугінні двері. Магнітна протиугінна система може досягти майже нуля помилкових тривог, то чому акустомагнітна протиугінна система може вирішити проблему, яку не може вирішити радіочастотна протиугінна система, і досягти майже нуля помилкових тривог? Наступний Baige розшифровує акусто-магнітну протиугінну систему, щоб досягти майже нуля помилкових тривог. причина.
1. Робочий процес акустомагнітної протиугінної системи полягає в тому, щоб просто використовувати резонансний феномен, створений за принципом камертона, для досягнення майже нульового режиму помилкової тривоги. Коли частота переданого сигналу (змінне магнітне поле) узгоджується з частотою коливань акустомагнітної мітки, акустомагнітна мітка викличе резонанс, подібний камертону, і генерує резонансний сигнал (змінне магнітне поле); коли приймач виявляє його безперервно 4-8 разів (регулюється) ) Після резонансного сигналу (один раз кожні 1/50 секунди), система приймання надсилає тривогу. Характеристиками акустомагнітної системи є високий рівень виявлення крадіжок, майже нульовий хибний сигнал тривоги, не екранована металевою фольгою, хороша стійкість і широкий захист (максимальна ширина однієї системи може захистити 4 метри).
По-друге, це принцип, за яким працює акустомагнітна протиугінна система. Цей принцип передбачає магнітний ефект фізики. Процес може бути трохи езотеричним, але я сподіваюся, що всі його зрозуміють.
1. Магнітострикційний ефект: під дією зовнішнього магнітного поля змінюється розмір феромагнітної речовини; після видалення зовнішнього магнітного поля воно повертається до початкової довжини. Під дією магнітного поля довжина магнітострикційного матеріалу лінійно змінюється і зміщується; або він багаторазово змінюється під дією змінного магнітного поля, що призводить до вібрації або звукових хвиль; цей матеріал може перетворювати електромагнітну енергію в механічну або звукову енергію, і навпаки. Перетворення механічної енергії в електромагнітну; перший називається магнітострикційним ефектом, а другий — п’єзомагнітним ефектом.
Під дією певної напруженості магнітного поля феритовий магнітний метал викликає зміну довжини, що можна зрозуміти як незначну зміну відстані між атомами внаслідок намагніченості. У змінному магнітному полі ви можете побачити магнітострикційну металеву смугу, яка вібрує відповідно до частоти змінного магнітного поля. Якщо частота змінного магнітного поля узгоджується з резонансною частотою металевого бруска, його амплітуда найбільша, тобто виникає резонанс. Цей ефект особливо очевидний для пермаллою (або залізо-нікелевого сплаву).
З іншого боку, цей магнітострикційний ефект є оборотним, тобто п’єзомагнітним. Тому, коли частота змінного магнітного поля узгоджується з резонансною частотою металевої смуги в акустомагнітній мітці, смужка пермаллою починає вібрувати. Коли змінне магнітне поле вимкнено, акустомагнітна мітка буде підтримувати затухаючу вібрацію протягом певного періоду часу, як камертон, і генеруватиме резонансний сигнал як просторове розширення змінного магнітного поля, який можна виявити за допомогою приймач.
Для опису ефекту магнітострикції використовується коефіцієнт магнітострикції λ, λ=(LH-L0)/L0, L0 – вихідна довжина матеріалу, LH – довжина матеріалу після зміни під дією зовнішнього магнітного поля. . Оскільки пермалої має високий коефіцієнт магнітострикції, наприклад: пермалой Ni50 λ=25×10-6, пермалой Ni80 λ=(0,1"0,5)×10-6, тому магнітострикція пермалоя всі коефіцієнти більші, і резонансний сигнал, створений міткою, також більший.
2. Коефіцієнт магнітомеханічного зв'язку k. Коли тонка смуга пермаллою збуджується змінним магнітним полем під магнітним полем зміщення, через магнітострикційний та п’єзомагнітний ефект, у тонкій смузі відбувається поперемінне перетворення між магнітною енергією та механічною енергією. Перетворення енергії називається магніто-механічним зв'язком. Для вимірювання його розміру використовують коефіцієнт магнітомеханічного зв’язку k, а значення k визначають наступним методом. Основним елементом акустомагнітної мітки є тонка смужка пермаллою.
Відповідно до феноменологічної теорії, коефіцієнт магнітомеханічного зв’язку k виражається так: У наведеній вище формулі fr – резонансна частота, а fa – частота антивібрації. За резонансною кривою акустомагнітного тесту. Коли частота сигналу збудження становить 57,9 кГц, резонансна крива досягає максимального значення, а саме fr=57,9 кГц; коли частота сигналу збудження становить 59,7 кГц, резонансна крива досягає мінімального значення, а саме fa=59,7 кГц. Тому обчисліть коефіцієнт магнітомеханічного зв’язку k=0,251. Очевидно, що акустомагнітна мітка має точки резонансу та антивібраційні точки. Під дією невеликого магнітного поля збудження він може генерувати більший резонансний сигнал, а різниця напруг між двома точками велика, що вказує на те, що мітка має великий коефіцієнт магніто-механічного зв’язку. Гостра резонансна крива вказує на те, що мітка має вищу добротність, вужчу смугу пропускання та сильнішу вибірковість. Таким чином, якщо налаштувати відповідне магнітне поле зміщення, щоб воно працювало в області з кращими характеристиками, можна отримати більш високий резонансний сигнал і сильнішу стабільність частоти.
3. Акустомагнітна етикетка з ефектом камертона складається з невеликої пластикової коробки довжиною близько 40 мм, шириною 8"14 мм і товщиною 1 мм (існуючий тонший). У маленькій коробці він складається з двох металевих смужок, схожих на камертон. Структура етикетки являє собою жорстку магнітну металеву смужку, закріплену на пластиковій коробці, а інша — магнітно-м’яку смужку з пермаллою, яка може вільно вібрувати. Відповідно до особливого матеріалу та структури етикетки вона має певну резонансну частоту; при додаванні Коли частота змінного магнітного поля узгоджується з резонансною частотою мітки, виникне резонанс. Завдяки магнітострикційному та п’єзомагнітному ефекту, коли зовнішнє змінне магнітне поле зникає, мітка все одно вироблятиме затухаючі коливання, утворюючи режим перетворення енергії змінного магнітного поля та механічної енергії. , Виробляє ослаблений резонансний сигнал, який є акустомагнітним складеним сигналом. Робоча частота типової акустомагнітної мітки становить 58 кГц, а резонансний сигнал камертона схожий на ультразвуковий. Тому здатність проти перешкод і проникаюча здатність надзвичайно сильні, що відрізняється від інших Найбільша перевага етикеток.
У процесі використання ефекту камертона для ідентифікації, це фактично процес взаємного перетворення між електромагнітною енергією та механічною енергією. Однак через низьку ефективність перетворення енергії магніточутливих пристроїв потрібна сильна потужність передачі. Наприклад, типове значення мінімальної напруженості активного магнітного поля більше 16 А/м. Отже, антенний детектор акустомагнітної системи є відносно великим.
3. Помилкова тривога поточної акустомагнітної протиугінної системи - це не що інше, як налагодження машини (наприклад, занадто низька чутливість, просто збільште чутливість машини) та проблеми з якістю (наприклад, якість машина не відповідає стандартам або внутрішні частини машини несправні тощо. Проблеми з якістю) та проблеми з монтажем (наприклад, слабкий монтаж), помилкових тривог при зустрічі з металевими предметами майже не буде.
